Городские системы оповещения, как и государственные системы оповещения, построены для применения в случаях, так называемой, всеобщей опасности, такой как, например, наводнение, пожар или другие виды чрезвычайных ситуаций. Взаимосвязь между государственной и городскими системами оповещения регулируется законодательством конкретного государства. В некоторых странах существует только государственная система оповещения, в других только городские системы оповещения.
Городские
системы оповещения
Городские
системы оповещения
Почему нужно строить городские системы оповещения
Городские системы оповещения, как и государственные системы оповещения, построены для применения в случаях, так называемой, всеобщей опасности, такой как, например, наводнение, пожар или другие виды чрезвычайных ситуаций. Взаимосвязь между государственной и городскими системами оповещения регулируется законодательством конкретного государства. В некоторых странах существует только государственная система оповещения, в других только городские системы оповещения.
Описание решения городской системы оповещения
Городская система оповещения разработана таким образом, чтобы руководство города было в состоянии информировать население о возможных приближающихся угрозах в течение нескольких секунд. Чаще всего население оповещается о виде опасности, после чего следуют дальнейшие инструкции, например, о включении некоторого из электронных средств массового информирования.
Система оповещения управляется из главного центра управления, оснащенного программным обеспечением Vektra®, который кроме управления и мониторинга сирен и каналов связи, позволяет осуществлять эффективную поддержку процессов, происходящих на этом рабочем месте после объявления чрезвычайной ситуации. Прежде всего, это автоматическое уведомление и созыв компетентных работников (аварийных и кризисных штабов, спасательных подразделений, пожарных команд и т.д.) на рабочее место и информирование соответствующих учреждений в соответствии с кризисными планами. В течение нескольких секунд система позволяет активировать любую сирену или группу сирен (в зависимости от прав доступа), а в течение нескольких минут предоставляет обратную информацию об успешном активировании системы. В случае крупных городов сиренами можно управлять из диспетчерских центров городских районов. Вся система полностью резервируется батареями и работает после отключения электрической энергии. Можно управлять всеми сиренами одновременно или отдельными группами сирен, расположенных в районах города или каждой сиреной по отдельности.
Их главного центра управления можно управлять:
- собственными сиренами городской системы оповещения
- частными сиренами автономных систем оповещения, эксплуатируемых промышленными предприятиями источниками риска
- эвакуационным радиовещанием внутри зданий (например, в крупных торговых центрах) или на открытых общественных пространствах (например, на стадионах) и городским радиовещанием, если такое имеется.
Для связи между отдельными элементами системы используются 2 линии связи:
- главная двухсторонняя линия с помощью коммуникационной инфраструктуры радиосвязи на выделенной радиочастоте. Речь идет о передаче приказов сиренам и об обратной передаче информации от сирен об их состоянии
- резервная линия (например, посредством связи через POCSAG, GPRS, или спутниковые системы).
Городская система оповещения состоит из:
- главного, вышестоящего городского центра оповещения и уведомления
- локальных, нижестоящих центров оповещения и уведомления городских районов (в крупных городах)
- инфраструктуры радиосвязи (в маленьких городах достаточно наличие радиомодемов в сиренах)
- электронной сирены Pavian
- интерфейса для автономных систем оповещения и радиовещания.
Описание решения городской системы оповещения
Городская система оповещения разработана таким образом, чтобы руководство города было в состоянии информировать население о возможных приближающихся угрозах в течение нескольких секунд. Чаще всего население оповещается о виде опасности, после чего следуют дальнейшие инструкции, например, о включении некоторого из электронных средств массового информирования.
Система оповещения управляется из главного центра управления, оснащенного программным обеспечением Vektra®, который кроме управления и мониторинга сирен и каналов связи, позволяет осуществлять эффективную поддержку процессов, происходящих на этом рабочем месте после объявления чрезвычайной ситуации. Прежде всего, это автоматическое уведомление и созыв компетентных работников (аварийных и кризисных штабов, спасательных подразделений, пожарных команд и т.д.) на рабочее место и информирование соответствующих учреждений в соответствии с кризисными планами. В течение нескольких секунд система позволяет активировать любую сирену или группу сирен (в зависимости от прав доступа), а в течение нескольких минут предоставляет обратную информацию об успешном активировании системы. В случае крупных городов сиренами можно управлять из диспетчерских центров городских районов. Вся система полностью резервируется батареями и работает после отключения электрической энергии. Можно управлять всеми сиренами одновременно или отдельными группами сирен, расположенных в районах города или каждой сиреной по отдельности.
Их главного центра управления можно управлять:
- собственными сиренами городской системы оповещения
- частными сиренами автономных систем оповещения, эксплуатируемых промышленными предприятиями источниками риска
- эвакуационным радиовещанием внутри зданий (например, в крупных торговых центрах) или на открытых общественных пространствах (например, на стадионах) и городским радиовещанием, если такое имеется.
Для связи между отдельными элементами системы используются 2 линии связи:
- главная двухсторонняя линия с помощью коммуникационной инфраструктуры радиосвязи на выделенной радиочастоте. Речь идет о передаче приказов сиренам и об обратной передаче информации от сирен об их состоянии
- резервная линия (например, посредством связи через POCSAG, GPRS, или спутниковые системы).
Городская система оповещения состоит из:
- главного, вышестоящего городского центра оповещения и уведомления
- локальных, нижестоящих центров оповещения и уведомления городских районов (в крупных городах)
- инфраструктуры радиосвязи (в маленьких городах достаточно наличие радиомодемов в сиренах)
- электронной сирены Pavian
- интерфейса для автономных систем оповещения и радиовещания.
Части городской системы оповещения

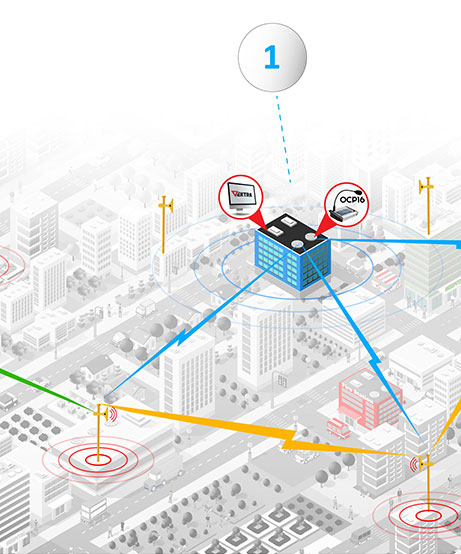

Главный городской центр оповещения и уведомления
Главный городской центр оповещения и уведомления состоит из компьютера, который оснащен программным обеспечением Vektra®, центральной установки для радиоуправления сиренами и прочего оборудования, которое обеспечивает резервирование, оповещение и другие виды связи в рамках системы. Система полностью резервирована батареями и работает после отключения электрической энергии. Из центра можно управлять всеми сиренами в городе, включая те, которые входят в состав частных систем оповещения и эвакуационного радиовещания. Программное обеспечение Vektra® обеспечивает постоянный контроль состояния отдельных сирен и коммуникационной инфраструктуры. После объявления чрезвычайной ситуации программное обеспечение обеспечивает действенную поддержку процессов, проходящих в центре, прежде всего, уведомление компетентных лиц и учреждений, а также запись телефонной и радиосвязи для целей проведения последующего анализа. Программное обеспечение использует все функции электронных сирен Pavian, в первую очередь, их функции автоматического тестирования, которые позволяют осуществлять мониторинг всех важных параметров, а также проведение, так называемых, «тихих» тестов, которые полностью проверяют функционирование сирены.
Varovné a vyrozumievacie centrá mestských častí
Varovné a vyrozumievacie centrum mestskej časti môže byť tiež vybavené počítačom so softvérom Vektra® a umožňovať rovnakú funkčnosť ako hlavné mestské varovné a vyrozumievacie centrum, alebo iba modulom lokálneho ovládania LCU15, ktorý umožňuje aktiváciu sirén v príslušnej mestskej časti, v závislosti od jej veľkosti a ďalších relevantných faktorov.

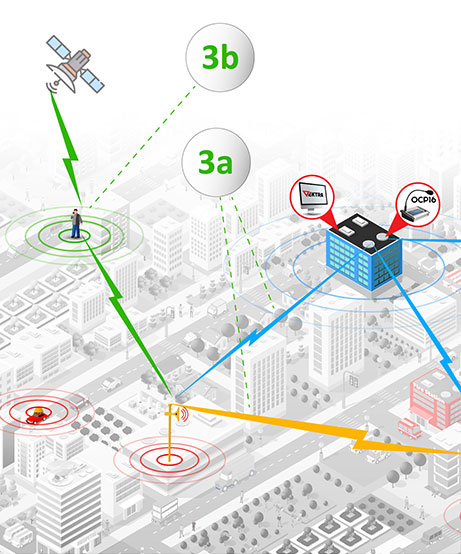

Инфраструктура радиосвязи
В качестве главного канала коммуникации обычно используется выделенный канал радиосвязи, но также можно использовать спутниковое управление или стандартный WiFi. Для выделенного канала радиосвязи часто достаточно использовать только радиомодемы в сиренах, которые являются их стандартными модулями расширения. Они позволяют использовать каждую сирену в качестве ретрансляционной станции, что значительно снижает расходы на строительство инфраструктуры радиосвязи. В крупных городах и на пресеченной местности можно использовать отдельные ретрансляторные станции или установки связи SMART. Применение технологии WiFi, из-за ограниченного диапазона передатчиков, требует строительства отдельной коммуникационной инфраструктуры. Применение спутниковой связи очень простое, так как предполагается использование только спутникового модема данных от соответствующего оператора, предоставляющего эти услуги в каждой сирене, однако эксплуатационные расходы являются относительно высокими. Резервный канал управления выбирается в соответствии с местными условиями и типом основного канала связи, с которым он не должен совместно использовать никаких общих элементов.

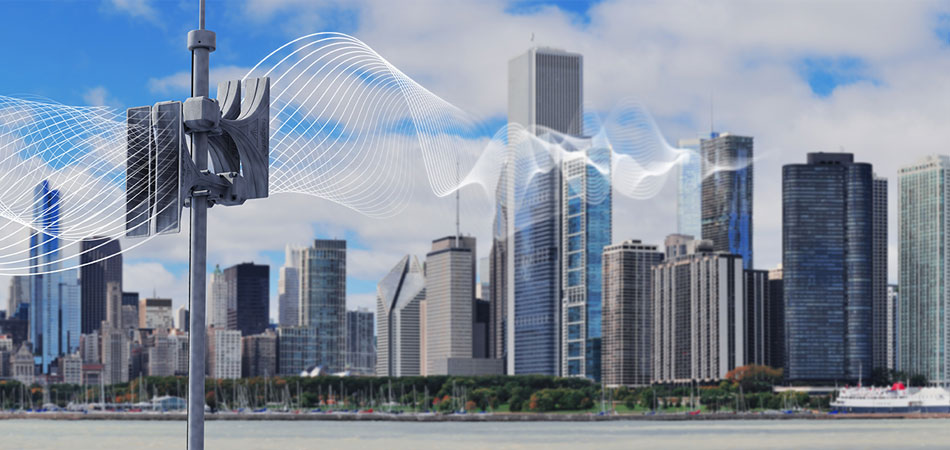

Электронные сирены Pavian

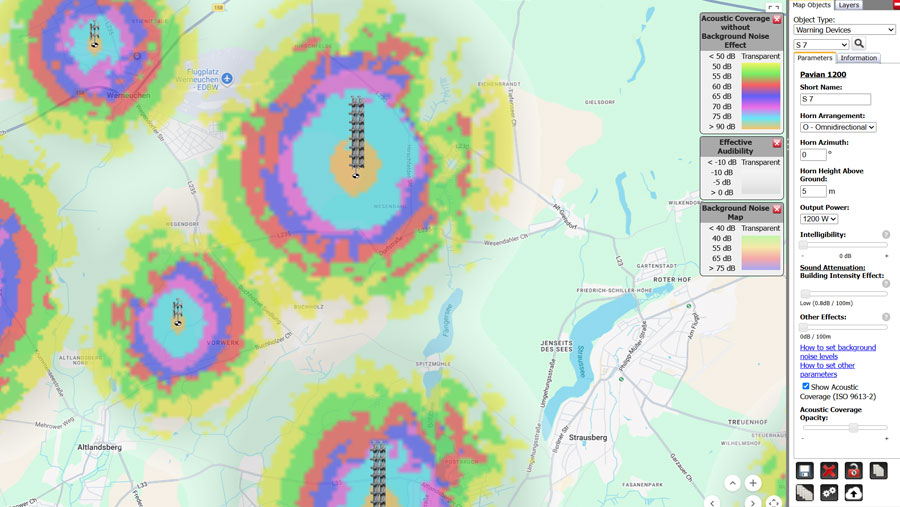

В качестве конечного акустического элемента используются электронные сирены Pavian. Они разработаны таким образом, чтобы территория города была покрыта акустическим сигналом требуемого акустического давления. В большинстве стран определение населенной территории и величина требуемого акустического давления в зависимости от фонового шума данной территории, дается непосредственно законодательством. При разработке акустических проектов необходимо принимать во внимание специфику отдельных районов города и, например, проводить акустические измерения в то время, когда фоновый шум является максимальным, для того, чтобы проникновение сигнала сирен было достаточным. Так как эта система оповещения и уведомления с точки зрения надежности должна отвечать чрезвычайно жестким требованиям, используются, практически, все функциональные возможности всей типовой серии сирен Pavian, прежде всего, ее функции автоматического тестирования. В местах без доступа к электрической энергии сирены могут питаться солнечной энергией с помощью солярных панелей.
Интерфейсы для автономных систем и радиовещания
В большинстве государств обязанность строительства пожарных звуковых систем эвакуации в зданиях, закреплена непосредственно законодательством. В некоторых странах в законодательстве закреплена и обязанность подключения такого радиовещания с государственной или городской системой оповещения, целью которых является, прежде всего, радиофикация наружных пространств. С учетом характера жизни в городах и звукоизолирующих свойств новых зданий, можно путем объединения звуковых систем эвакуации и городских систем оповещения, значительным способом усилить эффективность оповещения. Кроме того, объединение автономных систем оповещения, построенных промышленными предприятиями источниками риска, увеличивает эффективность оповещения.
